Теоретическая вольтамперная характеристика p-n перехода



Вольтамперная характеристика представляет собой график зависимости тока во внешней цепи p-n перехода от значения и полярности напряжения, прикладываемого к нему. Эта зависимость может быть получена экспери­ментально или рассчитана на основании уравнения вольтамперной характеристики.

При включении p-n перехода в прямом направлении в результате инжекции возникает прямой диффузионный ток.

Уравнения для плотности электронной и дырочной составляющих прямого тока получаются подстановкой со­отношений (1.29) и (1.30) в (1.13) и (1.14) и, записывают­ся в следующем виде:

;       .



Плотность прямого тока, проходящего через p-n переход, можно определить как сумму j_пр = j_{n диф} + j_{p диф}, не изменяющуюся при изменении координаты х. Если счи­тать, что в запирающем слое отсутствуют генерация и ре­комбинация носителей зарядов, то плотность прямого тока, определяемая на границах p-n перехода (при x = 0),

.     (1.34)

Включение p-n перехода в обратном направлении при­водит к обеднению приконтактной области неосновными носителями и появлению градиента их концентрации. Гра­диент концентрации является причиной возникновения диффузионного тока неосновных носителей.

На основании соотношений (1.13), (1.14) и (1.32), (1.33) выражение для расчета плотности обратного тока может быть записано в виде

.        (1.35)

Объединяя выражения (1.34) и (1.35), можно записать уравнение для плотности тока в общем виде:

,         (1.36)    где     .





Величину j_s называют плотностью тока насыщения. Умножив правую и левую части выражения (1.36) на пло­щадь П p-n перехода, получим уравнение теоретической вольтамперной характеристики:

,    (1.37)

где I_S- ток насыщения. В это уравнение напряжение U подставляется со знаком "плюс" при включении p-n перехода в прямом направлении и со знаком "минус" при об­ратном включении.

Уравнение (1.37) позволяет рассчитать теоретическую вольтамперную характеристику тонкого электронно-дыроч­ного перехода, в котором отсутствуют генерация и реком­бинация носителей зарядов.

Теоретическая вольтамперная характеристика p-n перехода, построенная на основании уравнения (1.37), при­ведена на рис. 1.10. При увеличении

Рисунок 1.10 Теоретическая вольтамперная характеристика p-n перехода.



обратного напряже­ния ток через p-n переход стремится к предельному зна­чению j_s, которого достигает при обратном напряжении примерно 0,1...0,2 В.

На основании соотношений (1.2), (1.5), (1.8) и (1.10), считая, что все атомы примесей ионизированы, т. е.  = N_a, для области рабочих температур можно записать:        .    (1.38)

Из соотношения (1.38) видно, что чем больше ширина запрещенной зоны полупроводника и концентрация при­месей доноров и акцепторов, тем меньше ток насыщения, а с увеличением температуры ток насыщения растет по экспоненциальному закону.

Процессы генерации и рекомбинации носителей в запи­рающем слое оказывают существенное влияние на вид вольтамперной характеристики. В отсутствие внешнего на­пряжения между процессами генерации и рекомбинации устанавливается равновесие. При приложении к p-n переходу обратного напряжения дырки и электроны, обра­зующиеся в результате генерации, выводятся полем запи­рающего слоя. Это приводит к возникновению дополни­тельного тока генерации I_ген, совпадающего с обратным током p-n перехода. Можно показать, что при  =  , t_n = t_р = t₀ и L_n = L_p = L₀ справедливо соотношение

,        (1.39)

где d₀ - толщина запирающего слоя.

Из выражения (1.39) видно, что генерационная состав­ляющая обратного тока растет при увеличении ширины запрещенной зоны полупроводника, так как при этом уменьшается значение n_i, а также при увеличении кон­центрации примесей, при которой возрастает . На­пример, при одинаковых значениях d₀ и L₀ для германия n_i = 2,5×10¹³ см^-3 (DW = 0,67 эВ) и I_ген= 0,1×I_s, а для кремния            n_i = 6,8×10¹⁰ см^-3 (DW = 1,12 эВ) и I_ген = 3000×I_S,.

Таким образом, если в германиевых p-n переходах током генерации можно пренебречь, то в кремниевых p-n переходах он является основной составляющей обратного тока. Поэто­му на вольтамперных характеристиках кремниевых p-n переходов нет выраженного участка насыщения.



Реальная вольтамперная характеристика p-n перехода



При выводе уравнения (1.37) не учитывались такие явле­ния, как термогенерация носителей в запирающем слое перехода, поверхностные утечки тока, падение напряже­ния на сопротивлении нейтральных областей полупровод­ника, а также явления пробоя при определенных обрат­ных напряжениях. Поэтому экспериментальная вольтам­перная характеристика p-n перехода (кривая 2 на рис. 1.11) отличается от теоретической (кривая 1).

При обратном включе­нии p-n перехода отли­чия обусловлены генера­цией носителей зарядов и пробоем p-n перехода. Количество генерируемых носителей пропорциональ­но объему запирающего слоя, который зависит от ширины  p-n перехода. По­скольку ширина запираю­щего слоя пропорциональ­на , ток генерации будет расти при увеличе­нии обратного напряже­ния. Поэтому на реальной характеристике при увеличении обратного напряжения до определенного значения наблюдается небольшой рост об­ратного тока. Возрастанию обратного тока способствуют также токи утечки.

При некотором обратном напряжении наблюдается рез­кое возрастание обратного тока. Это явление называют пробоем p-n перехода. Существуют три вида пробоя: тун­нельный, лавинный и тепловой. Туннельный и лавинный пробои представляют собой разновидности электрическо­го пробоя

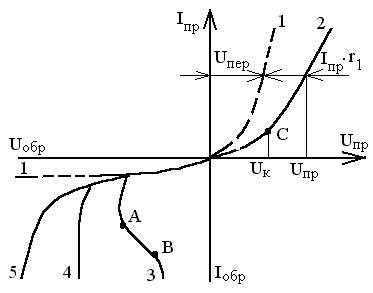

Рисунок 1.11 Отличие реальной вольтамперной характеристики p-n перехода

от теоретической.



и связаны с увеличением напряженности элек­трического поля в переходе. Тепловой пробой определяет­ся перегревом перехода.

Туннельный пробой обусловлен прямым переходом элек­тронов из валентной зоны одного полупроводника в зону проводимости другого, что становится возможным, если напряженность электрического поля в p-n переходе из кремния достигает значения 4×10⁵ В/см, а из германия -2×10⁵ В/см. Такая большая напряженность электричес­кого поля возможна при высокой концентрации примесей в p- и n-областях, когда толщина p-n перехода становит­ся весьма малой (см. формулу (1.31)). Под действием силь­ного электрического поля валентные электроны вырыва­ются из связей. При этом образуются парные заряды электрон-дырка, увеличивающие обратный ток через переход. На рис. 1.10 кривая 5 представляет собой обратную ветвь вольт-амперной характеристики перехода, соответствую­щую туннельному пробою.

В широких p-n переходах, образованных полупровод­никами с меньшей концентрацией примесей, вероятность туннельного просачивания электронов уменьшается и бо­лее вероятным становится лавинный пробой. Он возника­ет тогда, когда длина свободного пробега электрона в по­лупроводнике значительно меньше толщины p-n перехода. Если за время свободного пробега электроны приобретают кинетическую энергию, достаточную для ионизации атомов в p-n переходе, наступает ударная ионизация, со­провождающаяся лавинным размножением носителей заря­дов. Образовавшиеся в результате ударной ионизации сво­бодные носители зарядов увеличивают обратный ток пере­хода. Увеличение обратного тока характеризуется коэф­фициентом лавинного умножения М:

,        (1.40)

где U_ПРОБ ^- напряжение начала пробоя; m зависит от ма­териала полупроводника. На рис 1.11 лавинному пробою соответствует кривая 4.

Тепловой пробой обусловлен значительным ростом ко­личества носителей зарядов в p-n переходе за счет нару­шения теплового режима. Подводимая к          p-n переходу мощность Р_подв = I_обрU_обр расходуется на его нагрев.

Выделяющаяся в запирающем слое теплота отводится преимущественно за счет теплопроводности. Отводимая от p-n перехода мощность Р_отв пропорциональна разно­сти температур перехода T_пер и окружающей среды Т_окр:

,

где R_т - тепловое сопротивление, ⁰К/Вт, определяющее перепад температур, необходимый для отвода 1 Вт мощнос­ти от p-n перехода в окружающую среду.

При плохих условиях отвода теплоты от перехода воз­можен его разогрев до температуры, при которой происхо­дит тепловая ионизация атомов. Образующиеся при этом носители заряда увеличивают обратный ток, что приводит к дальнейшему разогреву перехода. В результате такого нарастающего процесса p-n переход недопустимо разогре­вается и возникает тепловой пробой, характеризующийся разрушением кристалла (кривая 3).

Увеличение числа носителей зарядов при нагреве p-n перехода приводит к уменьшению его сопротивления и выделяемого на нем напряжения. Вследствие этого на об­ратной ветви вольтамперной характеристики при тепло­вом пробое появляется участок с отрицательным диффе­ренциальным сопротивлением (участок АВ на рис. 1.11).

Отличия реальной характеристики от теоретической на прямой ветви, в основном, обусловлены распределенным (объёмным) сопротивлением электронной и дырочной областей r₁ за пределами запираю­щего слоя (рисунок 1.12).

Если сопротивление запирающего слоя обозначить r_д, то кристалл полупроводника с запирающим слоем можно представить в виде последовательного соединения рези­сторов r_д и r₁.

При прохождении тока I_ПР на сопротивлении r₁ падает часть напряжения внешнего источника и на запирающем слое действует напряжение                       U_ПЕР = U_ПР – I_ПР×r₁. Уравнение вольтамперной характеристики в этом случае может быть записано в следующем неявном виде:

.

Рисунок 1.12 Упрощенная эквивалентная схема p-n перехода с распределенным сопротивлением полупроводника.



Поскольку U_ПЕР < U_ПР реальная характеристика идет ниже теоретической. Когда напряжение на запирающем слое становится равным контактной разности потенциа­лов, запирающий слой исчезает, и дальнейшее увеличение тока ограничивается распределенным сопротивлением по­лупроводников p- и n-типа. Таким образом, в точке С при U_ПР = U_К вольтамперная характеристика переходит в пря­мую линию.
